三產品重介質旋流器分選工藝

三產品重介質旋流器可以分為兩產品結構組合和工藝組合式兩種類型，其中結構組合式又可以分為軸向串聯式三產品重介質旋流器（精選型）和空間串聯式三產品重介質旋流器（掃選型）。目前選煤用的三產品重介質旋流器普遍為后者，并呈現大型化趨勢。

結構組合式重介質旋流分選工藝

所謂結構組合式由兩個兩產品重介質旋流器組合而成。常見的形式有兩種：

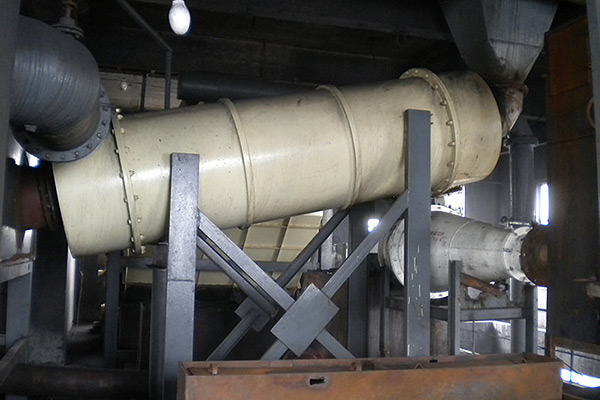

空間串聯式，是目前最常見的三產品重介質旋流器形式。即一段旋流器的重產物排料口直接與二段旋流器的入料口對接。二段旋流器的工作壓力為一段旋流器的排料余壓。這種旋流器采用單一介質系統實現三產品分選，因為是先出精煤，后出矸石和中煤，因此稱掃選型。

軸向串聯式型，由兩個無壓給料的圓筒旋流器軸向串聯而成，即一段的的輕產物排料口直接與二段旋流器的入料口對接，兩段對接完成三產品分選。系統可采用單一介質系統，也可以采用兩個介質系統。用于是先出高密度產品，后出低密度產品，因此又稱精選型。

空間組合型三產品重介質旋流器分選工藝

空間組合型三產品重介質旋流器為兩個兩產品重介質旋流器的空間組合，使用單一密度介質系統實現三產品分選。該工藝可以分為兩種類型，一種是由兩段有壓給料的旋流器組合而成，一般一段為圓筒形，二段為圓筒圓錐型；另一種是無壓給料的圓筒旋流器和有壓給料的圓筒圓錐形旋流器組合而成。
